Description du produit
- Aluminium: inoxydable non coloré
- Fonte grise : sans traitement de surface (traitement de surface individuel possible selon les désirs du client)
- Montage des axes possible à droite ou à gauche
- Echelle gravée sur les axes (20 traits de graduation)

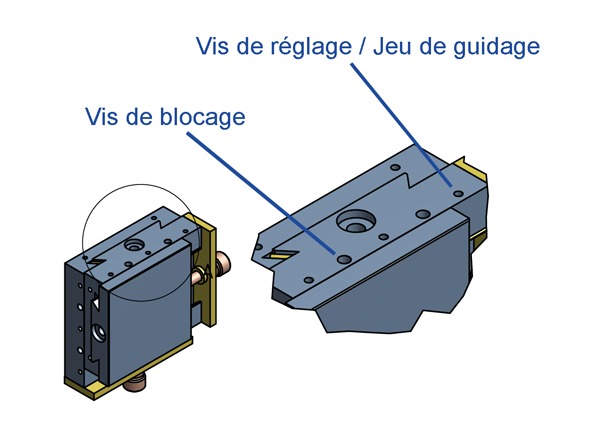

- Les coulisses peuvent être bloqués
- Montage de la broche sur tous les modèles, à droite ou à gauche au choix.
- Finissage selon dessin technique du client.
- Traitement de surface individuel.
Plan téchnique: Type D
Information technique: Type D - Part 1
40x40
Course
14
A
55
C
40
D
73
E
40
F
18
G
40
AL (Poid en kg)
0.20
GG (Poid en kg)
–
Broche
M4 x 0.5
AL (Aluminium)
AL
GG (Fonte grise)
–
Download des dates
55x55
Course
14
A
77
C
55
D
95
E
55
F
23
G
50
AL (Poid en kg)
0.44
GG (Poid en kg)
0.96
Broche
M5 x 0.5
AL (Aluminium)
AL
GG (Fonte grise)
GG
Download des dates
75x75
Course
20
A
100
C
75
D
115
E
75
F
18
G
68
AL (Poid en kg)
0.88
GG (Poid en kg)
2.04
Broche
M5 x 0.5
AL (Aluminium)
AL
GG (Fonte grise)
GG
Download des dates
100x100
Course
30
A
122.5
C
100
D
153.5
E
100
F
31
G
84
AL (Poid en kg)
1.98
GG (Poid en kg)
4.78
Broche
M8 x 1.0
AL (Aluminium)
AL
GG (Fonte grise)
GG
Download des dates
125x125
Course
38
A
150
C
125
D
157.5
E
125
F
28.5
G
100
AL (Poid en kg)
–
GG (Poid en kg)
9.22
Broche
M10 x 1.0
AL (Aluminium)
–
GG (Fonte grise)
GG
Download des dates
150x150
Course
38
A
175.5
C
150
D
182.5
E
150
F
29
G
125
AL (Poid en kg)
–
GG (Poid en kg)
13.58
Broche
M10 x 1.0
AL (Aluminium)
–
GG (Fonte grise)
GG
Download des dates
40x40
Course
14
A
55
C
40
D
73
E
40
F
18
G
40
AL (Poid en kg)
0.20
GG (Poid en kg)
–
Broche
M4 x 0.5
AL (Aluminium)
AL
GG (Fonte grise)
–
Download des dates
55x55
Course
14
A
77
C
55
D
95
E
55
F
23
G
50
AL (Poid en kg)
0.44
GG (Poid en kg)
0.96
Broche
M5 x 0.5
AL (Aluminium)
AL
GG (Fonte grise)
GG
Download des dates
75x75
Course
20
A
100
C
75
D
115
E
75
F
18
G
68
AL (Poid en kg)
0.88
GG (Poid en kg)
2.04
Broche
M5 x 0.5
AL (Aluminium)
AL
GG (Fonte grise)
GG
Download des dates
100x100
Course
30
A
122.5
C
100
D
153.5
E
100
F
31
G
84
AL (Poid en kg)
1.98
GG (Poid en kg)
4.78
Broche
M8 x 1.0
AL (Aluminium)
AL
GG (Fonte grise)
GG
Download des dates
125x125
Course
38
A
150
C
125
D
157.5
E
125
F
28.5
G
100
AL (Poid en kg)
–
GG (Poid en kg)
9.22
Broche
M10 x 1.0
AL (Aluminium)
–
GG (Fonte grise)
GG
Download des dates
150x150
Course
38
A
175.5
C
150
D
182.5
E
150
F
29
G
125
AL (Poid en kg)
–
GG (Poid en kg)
13.58
Broche
M10 x 1.0
AL (Aluminium)
–
GG (Fonte grise)
GG
Download des dates
Géometrie de la partie supérieure: Type D
Information technique: Type D - Part 2a
40x40
L
40
M
40
A
10
B
5.8
C
9.3
D
6.8
E
23.9
55x55
L
55
M
55
A
13
B
7.7
C
13
D
10.6
E
31.4
75x75
L
75
M
75
A
14
B
8.7
C
15
D
12.5
E
47.5
100x100
L
100
M
100
A
20
B
11.7
C
20.8
D
17.2
E
62
125x125
L
125
M
125
A
24
B
13.8
C
27.8
D
22.4
E
74.8
150x150
L
150
M
150
A
24
B
13.2
C
27.2
D
22.2
E
100.6
40x40
L
40
M
40
A
10
B
5.8
C
9.3
D
6.8
E
23.9
55x55
L
55
M
55
A
13
B
7.7
C
13
D
10.6
E
31.4
75x75
L
75
M
75
A
14
B
8.7
C
15
D
12.5
E
47.5
100x100
L
100
M
100
A
20
B
11.7
C
20.8
D
17.2
E
62
125x125
L
125
M
125
A
24
B
13.8
C
27.8
D
22.4
E
74.8
150x150
L
150
M
150
A
24
B
13.2
C
27.2
D
22.2
E
100.6
Géometrie de la partie supérieure: Type D
Information technique: Type D - Part 2b
55x55
L
50
M
48
F
11
G
6
H
14
I
12
K
30.7
75x75
L
70
M
68
F
13
G
8
H
18
I
14
K
50
100x100
L
84
M
84
F
18
G
10
H
23
I
19
K
54
125x125
L
120
M
110
F
21
G
11
H
29
I
24
K
82.4
150x150
L
145
M
125
F
21
G
11
H
29
I
24
K
106
55x55
L
50
M
48
F
11
G
6
H
14
I
12
K
30.7
75x75
L
70
M
68
F
13
G
8
H
18
I
14
K
50
100x100
L
84
M
84
F
18
G
10
H
23
I
19
K
54
125x125
L
120
M
110
F
21
G
11
H
29
I
24
K
82.4
150x150
L
145
M
125
F
21
G
11
H
29
I
24
K
106
Géometrie lardon: Type D
Information technique: Type D - Part 3
40x40
A
–
B
–
C
6
D
14
E
14
F
7
G
7.8
H
8
I
24
K
–
L
–
55x55
A
–
B
–
C
7.5
D
20
E
20
F
9
G
10
H
6.5
I
42
K
–
L
–
75x75
A
12.75
B
12.75
C
12
D
25.5
E
25.5
F
11
G
11
H
6.5
I
62
K
–
L
–
100x100
A
20
B
20
C
12
D
38
E
38
F
15
G
16
H
15
I
70
K
–
L
–
125x125
A
25.5
B
25.5
C
12
D
50.5
E
50.5
F
20
G
19
H
12
I
101
K
29
L
43
150x150
A
30
B
30
C
15
D
60
E
60
F
20
G
19
H
14
I
122
K
40
L
42
40x40
A
–
B
–
C
6
D
14
E
14
F
7
G
7.8
H
8
I
24
K
–
L
–
55x55
A
–
B
–
C
7.5
D
20
E
20
F
9
G
10
H
6.5
I
42
K
–
L
–
75x75
A
12.75
B
12.75
C
12
D
25.5
E
25.5
F
11
G
11
H
6.5
I
62
K
–
L
–
100x100
A
20
B
20
C
12
D
38
E
38
F
15
G
16
H
15
I
70
K
–
L
–
125x125
A
25.5
B
25.5
C
12
D
50.5
E
50.5
F
20
G
19
H
12
I
101
K
29
L
43
150x150
A
30
B
30
C
15
D
60
E
60
F
20
G
19
H
14
I
122
K
40
L
42
Demande concernant le produit: Coulisses d’équerre à 2 axes Type D
Vous avez des questions sur le produit “Coulisses d’équerre à 2 axes Type D” ? Alors envoyez-nous un message.
