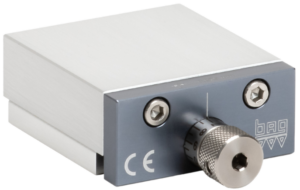

Typ a Verstellschlitten
Einachsig
Produktbeschreibung
- Aluminium: farblos eloxiert oder nach Kundenwunsch (gegen Aufpreis)
- Grauguss: ohne Oberflächenbehandlung (individuelle Oberflächenbehandlung auf Kundenwunsch möglich)
- Montage der Spindeln ist rechts oder links möglich
- Teilstrich-Gravierung auf den Spindeln (20 Teilstriche)
- Kulissen können an jeder Position blockiert werden
- Wahlweise linker oder rechter Anbau der Spindel bei sämtlichen Typen.
- Befestigungslöcher und Bohrbilder werden auf Wunsch direkt in unserem Werk angefertigt.
- Individuelle Oberflächenbehandlung

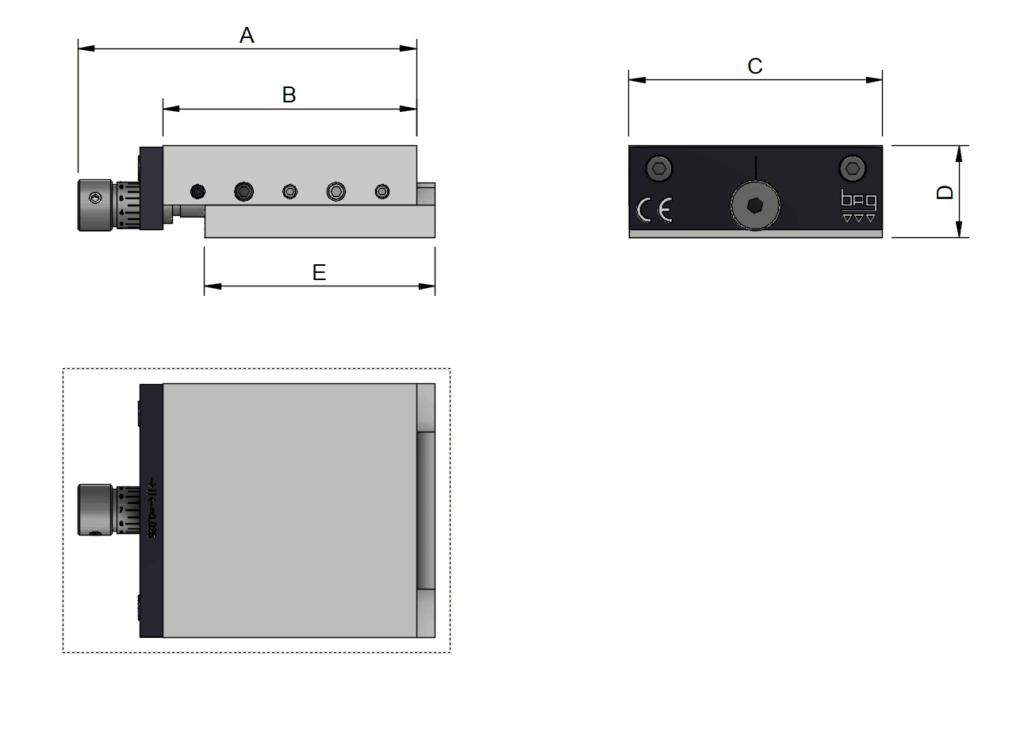

Technische Angaben Technischer Plan: Typ A
Technische Angaben: Typ A - Teil 1
Weg: 13
A: 54.5
B: 40
C: 40
D: 18
E: 35
AL (Gewicht in KG): 0.10
GG (Gewicht in KG): 0.20
Spindel: M5 x 0.5
AL (Aluminium):AL
GG (Grauguss): GG
Weg: 18
A: 70.5
B: 55
C: 55
D: 20
E: 50
AL (Gewicht in KG): 0.20
GG (Gewicht in KG): 0.44
Spindel: M5 x 0.5
AL (Aluminium): AL
GG (Grauguss): GG
Weg: 13
A: 84.5
B: 70
C: 40
D: 18
E: 64
AL (Gewicht in KG): 0.16
GG (Gewicht in KG): 0.34
Spindel: M5 x 0.5
AL (Aluminium): AL
GG (Grauguss): GG
Weg: 21
A: 95
B: 75
C: 70
D: 26
E: 68
AL (Gewicht in KG): 0.44
GG (Gewicht in KG): 1.00
Spindel: M5 x 0.5
AL (Aluminium): AL
GG (Grauguss): GG
Weg: 27
A: 123
B: 100
C: 100
D: 35
E: 84
AL (Gewicht in KG): 1.00
GG (Gewicht in KG): 2.34
Spindel: M8 x 1.0
AL (Aluminium): AL
GG (Grauguss): GG
Weg: 38
A: 158
B: 125
C: 125
D: 35
E: 100
AL (Gewicht in KG): 1.64
GG (Gewicht in KG): 3.72
Spindel: M10 x 1.0
AL (Aluminium): AL
GG (Grauguss): GG
Weg: 38
A: 183
B: 150
C: 150
D: 35
E: 125
AL (Gewicht in KG): 2.26
GG (Gewicht in KG): 5.36
Spindel: M10 x 1.0
AL (Aluminium): AL
GG (Grauguss): GG
Weg: 38
A: 233
B: 200
C: 200
D: 42
E: 160
AL (Gewicht in KG): 4.40
GG (Gewicht in KG): 10.98
Spindel: M10 x 1.0
AL (Aluminium): AL
GG (Grauguss): GG
GEOMETRIE OBERTEIL: TYP A
Technische Angaben: Typ A - Teil 2a
L: 40
M: 40
A: 13
B: 7
C: 9.2
D: 9.2
E: 21.6
L: 55
M: 55
A: 13
B: 7.7
C: 13
D: 10.6
E: 31.4
L: 40
M: 70
A: 13
B: 7
C: 9.2
D: 9.2
E: 21.6
L: 70
M: 75
A: 18
B: 12.9
C: 13.3
D: 13.3
E: 43.4
L: 100
M: 100
A: 20
B: 11.7
C: 20.8
D: 17.2
E: 62
L: 125
M: 125
A: 24
B: 13.8
C: 27.8
D: 22.4
E: 74.8
L: 150
M: 150
A: 24
B: 13.2
C: 27.2
D: 22.2
E: 100.6
L: 200
M: 200
A: 28
B: 15.6
C: 33.7
D: 28.7
E: 137.6
Geometrie Unterteil: Typ A
Technische Angaben: Typ A - Teil 2b
L: 200
M: 160
F: 26
G: 14
H: 35
I: 35
K: 149
L: 55
M: 55
F: 12
G: 7
H: 13.8
I: 13.8
K: 34.5
L: 40
M: 64
F: 11
G: 5
H: 10
I: 12
K: 26
L: 70
M: 68
F: 13
G: 8
H: 14
I: 16
K: 46.5
L: 100
M: 84
F: 23
G: 15
H: 22
I: 22
K: 67
L: 125
M: 100
F: 21
G: 11
H: 29
I: 29
K: 83
L: 150
M: 125
F: 21
G: 11
H: 28
I: 28
K: 107
L: 200
M: 160
F: 26
G: 14
H: 35
I: 35
K: 149
