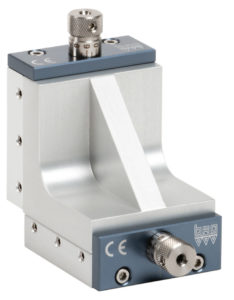

Erstellschlitten typ zweiachsig
Produktbeschreibung
- Aluminium: farblos eloxiert oder nach Kundenwunsch (gegen Aufpreis)
- Grauguss: ohne Oberflächenbehandlung (individuelle Oberflächenbehandlung auf Kundenwunsch möglich)
- Montage der Spindeln ist rechts oder links möglich
- Teilstrich-Gravierung auf den Spindeln (20 Teilstriche)
- Kulissen können an jeder Position blockiert werden
- Wahlweise linker oder rechter Anbau der Spindel bei sämtlichen Typen.
- Befestigungslöcher und Bohrbilder werden auf Wunsch direkt in unserem Werk angefertigt.
- Individuelle Oberflächenbehandlung

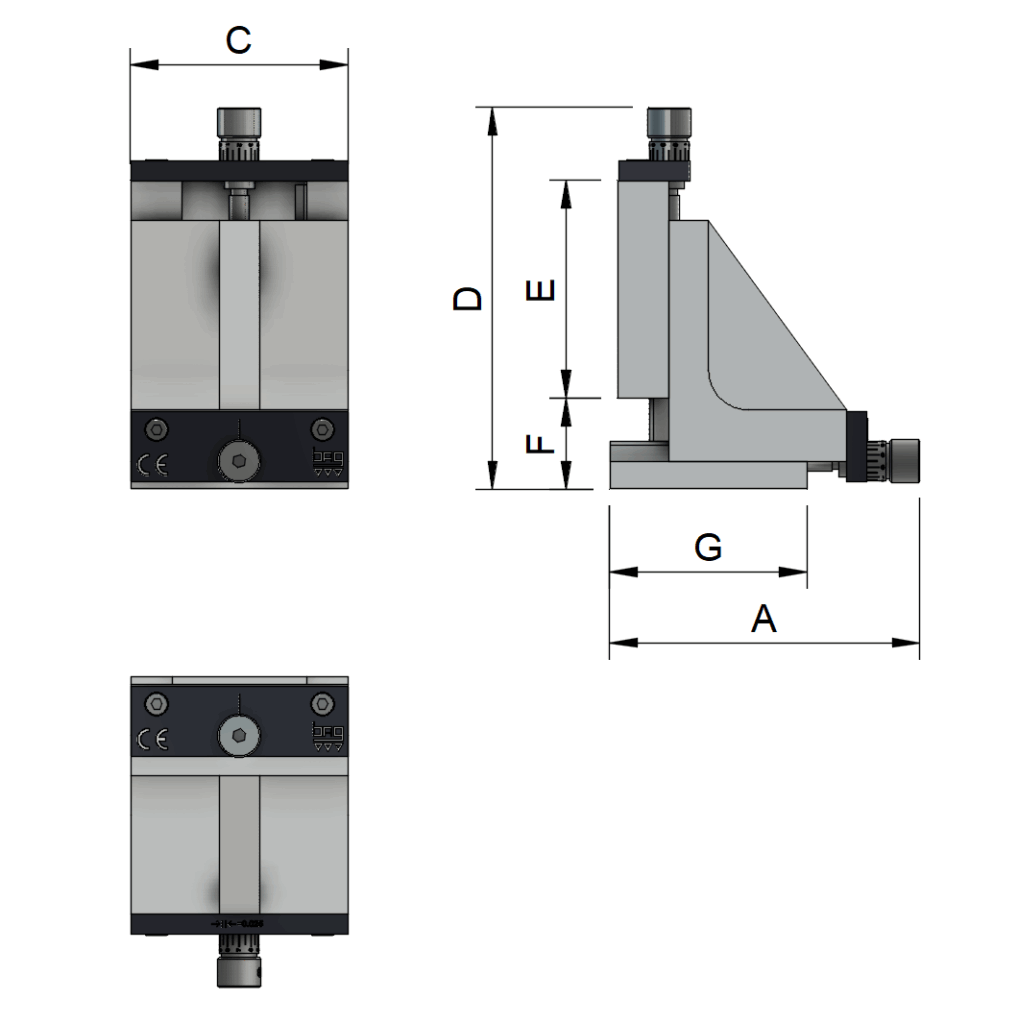

Technische Angaben Winkelkulissen 2-achsig Typ D
Technische Angaben: Typ D - Teil 1
Weg: 14
A: 55
C: 40
D: 73
E: 40
F: 18
G: 40
AL (Gewicht in KG): 0.20
GG (Gewicht in KG): –
Spindel: M4 x 0.5
AL (Aluminium): AL
GG (Grauguss): –
Weg: 14
A: 77
C: 55
D: 95
E: 55
F: 23
G: 50
AL (Gewicht in KG): 0.44
GG (Gewicht in KG): 0.96
Spindel: M5 x 0.5
AL (Aluminium): AL
GG (Grauguss): GG
Weg: 20
A: 100
C: 75
D: 115
E: 75
F: 18
G: 68
AL (Gewicht in KG): 0.88
GG (Gewicht in KG): 2.04
Spindel: M5 x 0.5
AL (Aluminium): AL
GG (Grauguss): GG
Weg: 30
A: 122.5
C: 100
D: 153.5
E: 100
F: 31
G: 84
AL (Gewicht in KG): 1.98
GG (Gewicht in KG): 4.78
Spindel: M8 x 1.0
AL (Aluminium): AL
GG (Grauguss): GG
Weg: 38
A: 150
C: 125
D: 157.5
E: 125
F: 28.5
G: 100
AL (Gewicht in KG): –
GG (Gewicht in KG): 9.22
Spindel: M10 x 1.0
AL (Aluminium): –
GG (Grauguss): GG
Weg: 38
A: 175.5
C: 150
D: 182.5
E: 150
F: 29
G: 125
AL (Gewicht in KG): –
GG (Gewicht in KG): 13.58
Spindel: M10 x 1.0
AL (Aluminium): –
GG (Grauguss): GG
GEOMETRIE OBERTEIL: TYP D
Technische Angaben: Typ D - Teil 2a
L: 40
M: 40
A: 10
B: 5.8
C: 9.3
D: 6.8
E: 23.9
L: 55
M: 55
A: 13
B: 7.7
C: 13
D: 10.6
E: 31.4
L: 75
M: 75
A: 14
B: 8.7
C: 15
D: 12.5
E: 47.5
L: 100
M: 100
A: 20
B: 11.7
C: 20.8
D: 17.2
E: 62
L: 125
M: 125
A: 24
B: 13.8
C: 27.8
D: 22.4
E: 74.8
L: 150
M: 150
A: 24
B: 13.2
C: 27.2
D: 22.2
E: 100.6
Geometrie Unterteil: Typ D
Technische Angaben: Typ D - Teil 2b
L: 50
M: 48
F: 11
G: 6
H: 14
I: 12
K: 30.7
L: 70
M: 68
F: 13
G: 8
H: 18
I: 14
K: 50
L: 84
M: 84
F: 18
G: 10
H: 23
I: 19
K: 54
L: 120
M: 110
F: 21
G: 11
H: 29
I: 24
K: 82.4
L: 145
M: 125
F: 21
G: 11
H: 29
I: 24
K: 106
