Ersatzteile Typ A

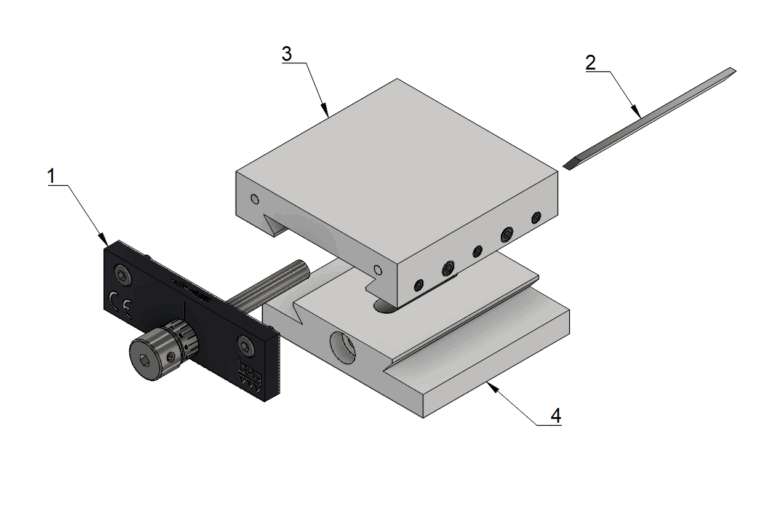

Ersatzteilliste
1 - Endplatte mit Spindel
2 - Lardon
3 - Oberteil (Aluminium)
3 - Oberteil (Grauguss)
4 - Unterteil (Aluminium)
4 - Unterteil (Grauguss)
1 - Endplatte mit Spindel
| Typ | Bestell-Nr. | Bezeichnung |
|---|---|---|
| 40×40 | EA40 | – |
| 70×40 | EA40 | – |
| 55×55 | EAB55O | – |
| 75×70 | EA75 | – |
| 100×100 | EA100 | – |
| 125×125 | EABC125O | – |
| 150X150 | EABC150O | – |
| 200X200 | EAB200O | – |
2 - Lardon
| Typ | Bestell-Nr. | Bezeichnung |
|---|---|---|
| 40×40 | 402.862.00 | LARDON A 40×40 |
| 70×40 | 402.864.00 | LARDON A 40×70 |
| 55×55 | 403.662.00 | LARDON A+B 55 |
| 75×70 | 402.798.00 | LARDON A,B+C 75 |
| 100×100 | 402.815.00 | LARDON A,B+C 100 |
| 125×125 | 403.340.00 | LARDON A,B+C 125 |
| 150X150 | 402.839.00 | LARDON A,B+C 150 |
| 200X200 | 402.000.00 | LARDON A+B 200 |
3 - Oberteil (Aluminium)
| Typ | Bestell-Nr. | Bezeichnung |
|---|---|---|
| 40×40 | 402.979.00 | OBERTEIL Typ A 40×40 ALU |
| 70×40 | 403.401.00 | OBERTEIL A 70×40 ALU |
| 55×55 | 403.666.00 | OBERTEIL ZU A+B 55 ALU |
| 75×70 | 402.801.00 | OBERTEIL A75 ALU |
| 100×100 | 402.818.00 | OBERTEIL A,B+C 100 ALU |
| 125×125 | 403.345.00 | OBERTEIL A,B 125 ALU |
| 150X150 | 402.844.00 | OBERTEIL A,B 150 ALU |
| 200X200 | 403.004.00 | OBERTEIL A+B 200 ALU |
3 - Oberteil (Grauguss)
| Typ | Bestell-Nr. | Bezeichnung |
|---|---|---|
| 40×40 | 402.978.00 | OBERTEIL Typ A 40×40 GUSS |
| 70×40 | 403.400.00 | OBERTEIL A 40×70 GUSS |
| 55×55 | 403.665.00 | OBERTEIL ZU A+B 55 GUSS |
| 75×70 | 402.800.00 | OBERTEIL A75 GUSS |
| 100×100 | 402.817.00 | OBERTEIL A,B+C 100 GUSS |
| 125×125 | 403.344.00 | OBERTEIL A,B+C 125 GUSS |
| 150X150 | 402.843.00 | OBERTEIL A,B+C 150 GUSS |
| 200X200 | 403.003.00 | OBERTEIL A+B 200 GUSS |
4 - Unterteil (Aluminium)
| Typ | Bestell-Nr. | Bezeichnung |
|---|---|---|
| 40×40 | 402.981.00 | UNTERTEIL A 40×40 ALU |
| 70×40 | 403.403.00 | UNTERTEIL A 40×70 ALU |
| 55×55 | 403.702.00 | UNTERTEIL A55 ALU |
| 75×70 | 402.806.00 | UNTERTEIL A,B+C 75 GUSS |
| 100×100 | 402.822.00 | UNTERTEIL A100 ALU |
| 125×125 | 403.349.00 | UNTERTEIL A125 ALU |
| 150X150 | 402.848.00 | OBERTEIL A,B+C 150 GUSS |
| 200X200 | 404.101.00 | UNTERTEIL A200 ALU |
4 - Unterteil (Grauguss)
| Typ | Bestell-Nr. | Bezeichnung |
|---|---|---|
| 40×40 | 402.980.00 | UNTERTEIL A 40×40 GUSS |
| 70×40 | 403.402.00 | UNTERTEIL A 40×70 GUSS |
| 55×55 | 403.701.00 | UNTERTEIL A55 GUSS |
| 75×70 | 402.807.00 | UNTERTEIL A,B+C 75 ALU |
| 100×100 | 402.821.00 | UNTERTEIL A100 GUSS |
| 125×125 | 403.348.00 | UNTERTEIL A125 GUSS |
| 150X150 | 402.847.00 | UNTERTEIL A150 GUSS |
| 200X200 | 404.100.00 | UNTERTEIL A200 GUSS |
