Ersatzteile Typ b
Aluminium

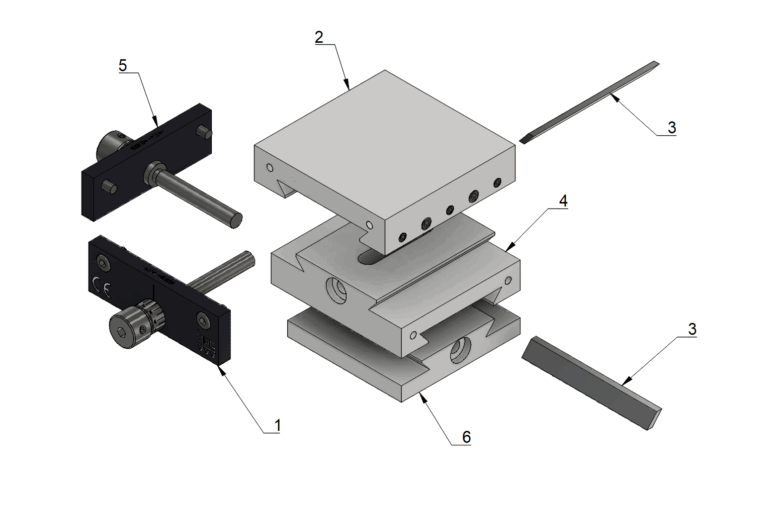

Ersatzteilliste
1 - Endplatte mit Spindel
2 - Oberteil
3 - Lardon
4 - Mittelteil
5 - Endplatte mit Spindel
6 - Unterteil
1 - Endplatte mit Spindel
| Typ | Bestell-Nr. |
|---|---|
| 40×40 | EBC40O |
| 55×55 | EAB55O |
| 75×75 | EBC75O |
| 100×100 | EBC100O |
| 100×100 | NEB100NO |
| 125×125 | EABC125O |
| 150×150 | EABC150O |
| 150×150 | NEB150NO |
| 200×200 | EAB200O |
2 - Oberteil
| Typ | Bestell-Nr. |
|---|---|
| 40×40 | 402.987.00 |
| 55×55 | 403.666.00 |
| 75×75 | 402.803.00 |
| 100×100 | 402.818.00 |
| 100×100 N | 405.483.00 |
| 125×125 | 403.345.00 |
| 150×150 | 402.844.00 |
| 150×150 N | 405.393.00 |
| 200×200 | 403.004.00 |
3 - Lardon
| Typ | Bestell-Nr. |
|---|---|
| 40×40 | 403.435.00 |
| 55×55 | 403.662.00 |
| 75×75 | 402.798.00 |
| 100×100 | 402.815.00 |
| 100×100 N | 403.288.00 |
| 125×125 | 403.340.00 |
| 150×150 | 402.839.00 |
| 150×150 N | 403.390.00 |
| 200×200 | 403.000.00 |
4 - Mittelteil
| Typ | Bestell-Nr. |
|---|---|
| 40×40 | 402.989.00 |
| 55×55 | 403.668.00 |
| 75×75 | 402.805.00 |
| 100×100 | 402.820.00 |
| 100×100 N | 405.282.00 |
| 125×125 | 403.347.00 |
| 150×150 | 402.846.00 |
| 150×150 N | 405.391.00 |
| 200×200 | 403.006.00 |
5 - Endplatte mit Spindel
| Typ | Bestell-Nr. |
|---|---|
| 40×40 | EBC40U |
| 55×55 | EB55U |
| 75×75 | EBC75U |
| 100×100 | EBC100U |
| 100×100 N | NEBC100NU |
| 125×125 | EBC125U |
| 150×150 | EBC150U |
| 150×150 N | NEB150NU |
| 200×200 | EB200U |
6 - Unterteil
| Typ | Bestell-Nr. |
|---|---|
| 40×40 | 402.991.00 |
| 55×55 | 403.700.00 |
| 75×75 | 402.807.00 |
| 100×100 | 402.824.00 |
| 100×100 N | 405.281.00 |
| 125×125 | 403.351.00 |
| 150×150 | 402.850.00 |
| 150×150 N | 405.392.00 |
| 200×200 | 403.008.00 |
Grauguss
Ersatzteilliste
1 - Endplatte mit Spindel
2 - Oberteil
3 - Lardon
4 - Mittelteil
5 - Endplatte mit Spindel
6 - Unterteil
1 - Endplatte mit Spindel
| Typ | Bestell-Nr. |
|---|---|
| 40×40 | EBC40O |
| 55×55 | EAB55O |
| 75×75 | EBC75O |
| 100×100 | EBC100O |
| 100×100 | NEBC100NO |
| 125×125 | EABC125O |
| 150×150 | EABC150O |
| 150×150 | NEB150NO |
| 200×200 | EAB200O |
2 - Oberteil
| Typ | Bestell-Nr. |
|---|---|
| 40×40 | 403.665.00 |
| 55×55 | 403.665.00 |
| 75×75 | 402.802.00 |
| 100×100 | 402.817.00 |
| 100×100 | 403.283.00 |
| 125×125 | 403.344.00 |
| 150×150 | 402.843.00 |
| 150×150 | 403.393.00 |
| 200×200 | 403.003.00 |
3 - Lardon
| Typ | Bestell-Nr. |
|---|---|
| 40×40 | 403.435.00 |
| 55×55 | 403.662.00 |
| 75×75 | 402.798.00 |
| 100×100 | 402.815.00 |
| 100×100 | 403.288.00 |
| 125×125 | 403.340.00 |
| 150×150 | 402.839.00 |
| 150×150 | 403.390.00 |
| 200×200 | 403.000.00 |
4 - Mittelteil
| Typ | Bestell-Nr. |
|---|---|
| 40×40 | 402.988.00 |
| 55×55 | 403.667.00 |
| 75×75 | 402.804.00 |
| 100×100 | 402.819.00 |
| 100×100 | 403.282.00 |
| 125×125 | 403.346.00 |
| 150×150 | 402.845.00 |
| 150×150 | 403.394.00 |
| 200×200 | 403.005.00 |
5 - Endplatte mit Spindel
| Typ | Bestell-Nr. |
|---|---|
| 40×40 | EBC40U |
| 55×55 | EB55U |
| 75×75 | EBC75U |
| 100×100 | EBC100U |
| 100×100 | NEB100NU |
| 125×125 | EBC125U |
| 150×150 | EBC150U |
| 150×150 | NEB150NU |
| 200×200 | EB200U |
6 - Unterteil
| Typ | Bestell-Nr. |
|---|---|
| 40×40 | 402.990.00 |
| 55×55 | 403.669.00 |
| 75×75 | 402.806.00 |
| 100×100 | 402.823.00 |
| 100×100 | 403.281.00 |
| 125×125 | 403.350.00 |
| 150×150 | 402.849.00 |
| 150×150 | 403.395.00 |
| 200×200 | 403.007.00 |
