Ersatzteile Typ C
Aluminium

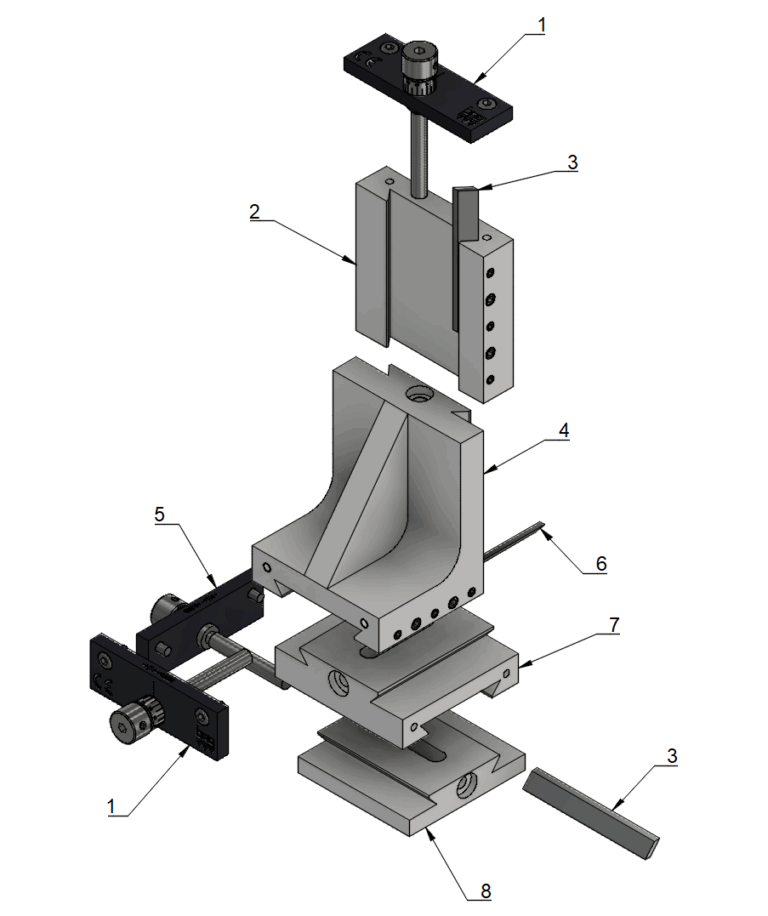

Ersatzteilliste
1 - Endplatte mit Spindel
2 - Oberteil
3 - Lardon
4 - Winkel
5 - Endplatte mit Spindel
6 - Lardon
7 - Mittelteil
8 - Unterteil
1 - Endplatte mit Spindel
| Typ | Bestell-Nr. |
|---|---|
| 40×40 | EBC40O |
| 55×55 | EAB55O |
| 75×75 | EBC75O |
| 100×100 | EBC100O |
2 - Oberteil
| Typ | Bestell-Nr. |
|---|---|
| 40×40 | 402.987.00 |
| 55×55 | 403.666.00 |
| 75×75 | 402.803.00 |
| 100×100 | 402.818.00 |
3 - Lardon
| Typ | Bestell-Nr. |
|---|---|
| 40×40 | 403.435.00 |
| 55×55 | 403.662.00 |
| 75×75 | 402.798.00 |
| 100×100 | 402.815.00 |
4 - Winkel
| Typ | Bestell-Nr. |
|---|---|
| 40×40 | 402.992.00 |
| 55×55 | 402.870.00 |
| 75×75 | 402.809.00 |
| 100×100 | 402.826.00 |
5 - Endplatte mit Spindel
| Typ | Bestell-Nr. |
|---|---|
| 40×40 | EBC40U |
| 55×55 | EB55U |
| 75×75 | EBC75U |
| 100×100 | EBC100U |
6 - Lardon
| Typ | Bestell-Nr. |
|---|---|
| 40×40 | 403.436.00 |
| 55×55 | 402.892.00 |
| 75×75 | 402.792.00 |
| 100×100 | 402.811.00 |
7 - Mittelteil
| Typ | Bestell-Nr. |
|---|---|
| 40×40 | 402.989.00 |
| 55×55 | 403.668.00 |
| 75×75 | 402.805.00 |
| 100×100 | 402.820.00 |
8 - Unterteil
| Typ | Bestell-Nr. |
|---|---|
| 40×40 | 402.991.00 |
| 55×55 | 403.700.00 |
| 75×75 | 402.807.00 |
| 100×100 | 402.824.00 |
Grauguss
Ersatzteilliste
1 - Endplatte mit Spindel
2 - Oberteil
3 - Lardon
4 - Winkel
5 - Endplatte mit Spindel
6 - Lardon
7 - Mittelteil
8 - Unterteil
1 - Endplatte mit Spindel
| Typ | Bestell-Nr. |
|---|---|
| 40×40 | EBC40O |
| 55×55 | EAB55O |
| 75×75 | EBC75O |
| 100×100 | EBC100O |
| 125×125 | EABC125O |
| 150×150 | EABC150O |
2 - Oberteil
| Typ | Bestell-Nr. |
|---|---|
| 40×40 | 403.665.00 |
| 55×55 | 403.665.00 |
| 75×75 | 402.802.00 |
| 100×100 | 402.817.00 |
| 125×125 | 403.344.00 |
| 150×150 | 402.843.00 |
3 - Lardon
| Typ | Bestell-Nr. |
|---|---|
| 40×40 | 403.435.00 |
| 55×55 | 403.662.00 |
| 75×75 | 402.798.00 |
| 100×100 | 402.815.00 |
| 125×125 | 403.340.00 |
| 150×150 | 402.839.00 |
4 - Winkel
| Typ | Bestell-Nr. |
|---|---|
| 40×40 | 402.993.00 |
| 55×55 | 402.871.00 |
| 75×75 | 402.808.00 |
| 100×100 | 402.825.00 |
| 125×125 | 403.354.00 |
| 150×150 | 402.851.00 |
5 - Endplatte mit Spindel
| Typ | Bestell-Nr. |
|---|---|
| 40×40 | EBC40U |
| 55×55 | EB55U |
| 75×75 | EBC75U |
| 100×100 | EBC100U |
| 125×125 | EBC125U |
| 150×150 | EBC150U |
6 - Lardon
| Typ | Bestell-Nr. |
|---|---|
| 40×40 | 403.436.00 |
| 55×55 | 402.892.00 |
| 75×75 | 402.792.00 |
| 100×100 | 402.811.00 |
| 125×125 | 403.360.00 |
| 150×150 | 402.840.00 |
7 - Mittelteil
| Typ | Bestell-Nr. |
|---|---|
| 40×40 | 402.988.00 |
| 55×55 | 403.667.00 |
| 75×75 | 402.804.01 |
| 100×100 | 402.819.00 |
| 125×125 | 403.346.00 |
| 150×150 | 402.845.00 |
8 - Unterteil
| Typ | Bestell-Nr. |
|---|---|
| 40×40 | 402.988.00 |
| 55×55 | 403.667.00 |
| 75×75 | 402.804.01 |
| 100×100 | 402.819.00 |
| 125×125 | 403.346.00 |
| 150×150 | 402.845.00 |
