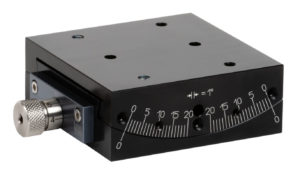

GoniometerTyp G80 / G40
Produktbeschreibung
Unsere Standartausführung
Nacharbeiten
Dokumente PDF - Typ G80
Dokumente PDF - Typ G40
Unsere Standartausführung
- Blockierbar
- Verstellbar +/- 20°
- Material: Aluminium
- Einfaches Kopplungssystem
Nacharbeiten
- Befestigungslöcher und Bohrbilder werden auf Wunsch direkt in unserem Werk angefertigt.
Dokumente PDF - Typ G80
Technische Angaben Dokumente PDF - Typ G40

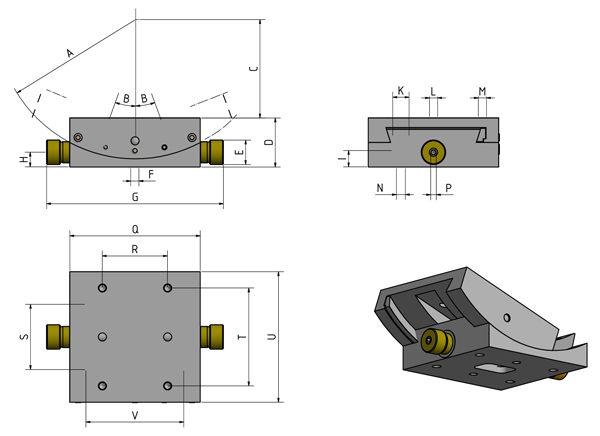

Technischer Plan: Geniometer Typ G80
Technische Angaben: Geniometer Typ G80
Typ G80
Typ G80
A: R 85
B: +/- 20̊
C: 60
D: 30
E: 15
F: 2x ø5 P6
G: 108
H: 9
I: 10
K: 10
L: 2x ø5 G7
M: 4x M5
N: ø5.5
P: SW 3
Q: 80
R: 40
S: 40
T: 60
U: 80
V: 60

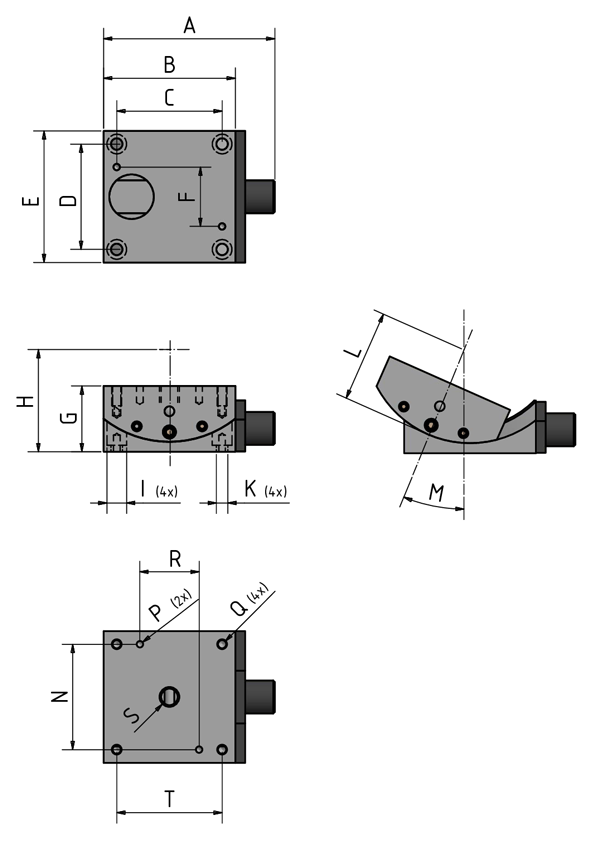

Technischer Plan: Geniometer Typ G40
Technische Angaben: Geniometer Typ G40
Typ G40
Typ G40
A: 52
B: 40
C: 32
D: 32
E: 40
F: 18
G: 20
H: 35
I: ø6
K: ø3.5
L: 32
M: +/- 20̊
N: 32
P: 2x ø2 H7
Q: M3
R: 18
S: M6
T: 32
